ไตรวรรณันดา

1.เกี่ยวกับโครงการ

ผลลัพธ์ที่สำคัญ

• รวมอาคารสามอาคารที่มีวงจรไฟฟ้าและระบบพลังงานแสงอาทิตย์แยกกันเป็นวงจรพลังงานเดียวภายใต้รูปแบบการเชื่อมต่อ AC
• ระบบบ้านที่สำคัญทั้งหมดจะมาพร้อมกับไฟฟ้าเสมอโดยไม่มีการหยุดชะงักและการกระชากสูง
• การใช้พลังงานขั้นต่ำจากเครือข่ายในเมืองในโหมดไร้โฮสต์เนื่องจากแบตเตอรี่ EMS และสถานการณ์การควบคุม
• การจัดการพลังงานและสภาพภูมิอากาศอัจฉริยะ

สรุปโครงการ

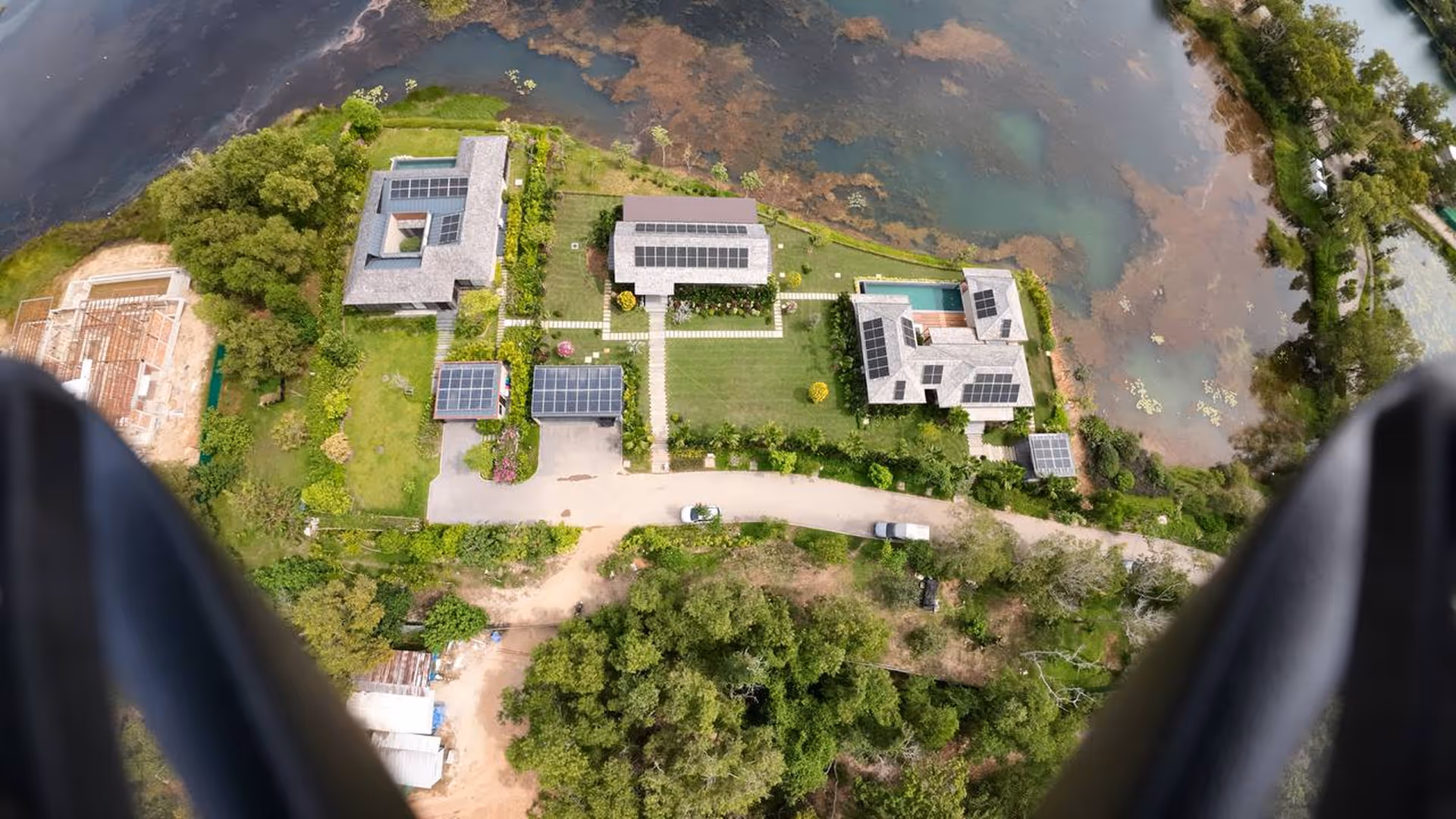

Tri Vananda เป็นอาคารที่อยู่อาศัยส่วนตัวสามอาคารที่มีสถาปัตยกรรมหลังคาที่ซับซ้อนและข้อกำหนดสูงสำหรับสุนทรียภาพของโซลูชันทางวิศวกรรม

เราได้ออกแบบและนำระบบพลังงานควบคุมแบบเดียวซึ่งกระจายการผลิตพลังงานแสงอาทิตย์ระหว่างอาคาร ให้การสำรองโหลดและรักษาระดับความสะดวกสบายที่มั่นคงแม้ว่าเครือข่ายในเมืองจะไม่เสถียร

ระบบทำงานเป็นระบบนิเวศอัจฉริยะเดียวซึ่งมีการจัดการพลังงานการจัดเก็บและการบริโภคโดยอัตโนมัติและมองไม่เห็นสำหรับผู้ใช้

2.ปัญหาและความท้าทาย

เงื่อนไขเริ่มต้น

• สามอาคารที่มีวงจรไฟฟ้าแยกต่างหาก
• ขาดศูนย์จัดการพลังงานทั่วไป
• ค่าไฟฟ้าสูง
• ความเสี่ยงของการตัดการเชื่อมต่อเมื่อเครือข่ายไม่เสถียร
• ข้อกำหนดที่เข้มงวดสำหรับการติดตั้งอุปกรณ์ที่ซ่อนอยู่

คำขอของลูกค้า

เป็นสิ่งสำคัญสำหรับเจ้าของที่จะไม่เพียง แต่สร้างพลังงานแสงอาทิตย์ แต่เป็นระบบที่เชื่อถือได้และไม่เด่นซึ่งทำงานด้วยตัวเองและไม่ต้องการการตรวจสอบอย่างต่อเนื่อง

ข้อกำหนดที่สำคัญ

• ต้นทุนพลังงานที่ลดลง
• พลังงานสำรองสำหรับระบบบ้านที่สำคัญทั้งหมด
• การทำงานที่เสถียรในกรณีที่เครือข่ายในเมืองล้มเหลว
• รักษาความงามทางสถาปัตยกรรม
• การจัดการพลังงานและสภาพภูมิอากาศ

วัตถุประสงค์โครงการ

รวมอาคารสามอาคารที่มีวงจรไฟฟ้าแยกกันเป็นโครงสร้างพื้นฐานด้านพลังงานที่มีการจัดการเดียว

ระบบควร:

• ลดค่าไฟฟ้าอย่างมีนัยสำคัญ
• ให้พลังงานสำรองที่บ้านอย่างต่อเนื่อง
• ทำงานอย่างต่อเนื่องเมื่อเครือข่ายไม่เสถียร
• มองไม่เห็นมากที่สุดในสถาปัตยกรรม
• จัดการพลังงานและสภาพภูมิอากาศโดยอัตโนมัติ
• ไม่ให้มีอิทธิพลต่อวิถีชีวิตตามปกติของเจ้าของ

ประตู

เพื่อสร้าง “สมองพลังงาน” เดียวของคอมเพล็กซ์ ซึ่งเป็นระบบที่กระจายพลังงานระหว่างอาคารด้วยตัวเอง รวมถึงพลังงานสำรองเมื่อจำเป็น และรักษาความสะดวกสบายในขณะที่ผู้อยู่อาศัยมองไม่เห็นอย่างสมบูรณ์

3.โซลูชันวิศวกรรม

สถาปัตยกรรมพลังงานแบบครบวงจร

สาระสำคัญของการแก้ปัญหา

เรารวมกริดและอินเวอร์เตอร์ไฮบริดจากอาคารทั้งสามไว้ในวงจรพลังงานเดียวตามโครงการ ข้อต่อ AC.

เป็นผลให้คอมเพล็กซ์ทำงานเป็นระบบเดียวที่กระจายพลังงานโดยอัตโนมัติและตรงที่จำเป็นในขณะนี้

พลังงานแสงอาทิตย์ส่วนเกินจากบ้านหนึ่งจะถูกส่งไปยังพื้นที่อื่น ๆ ของคอมเพล็กซ์ทันทีเพื่อชดเชยการขาดแคลนและลดการบริโภคจากกริดของเมือง

ระบบทำงานอย่างไร

• การผลิตพลังงานแสงอาทิตย์ของอาคารทั้งหมดรวมกันเป็นวงจรทั่วไป
• พลังงานกระจายระหว่างบ้านแบบเรียลไทม์
• เมื่อมีการขาดแคลนพลังงานในโซนหนึ่งส่วนเกินจากอีกโซนจะถูกใช้
• หลังจากเครือข่ายมีเสถียรภาพระบบจะกลับสู่การทำงานปกติโดยอัตโนมัติ
• การเปลี่ยนแปลงทั้งหมดเกิดขึ้นโดยผู้ใช้ไม่สังเกต

ความน่าเชื่อถือและการทำงานที่ราบรื่น

อินเวอร์เตอร์ทำงานในโหมดการผสมและสำรองข้อมูลร้อน

ซึ่งหมายความว่าในกรณีที่เครือข่ายล้มเหลวแหล่งจ่ายไฟให้กับผู้บริโภคที่รับผิดชอบจะถูกบำรุงรักษาโดยไม่ต้องปิดเครื่องไฟกระชากหรือการสลับด้วยตนเอง

4.ระบบผลิตพลังงานแสงอาทิตย์และจัดเก็บพลังงาน

ซันพาร์ค

กำลังการติดตั้งทั้งหมด — 50.07 กิโลวัตต์

แผงเซลล์แสงอาทิตย์รวม 89 แผงกระจายไปทั่วสี่โซน

การกระจายการผลิตตามโซน

• โซน 1 - 21 แผง 11.55 กิโลวัตต์
• โซน 2 - 16 แผง 620 วัตต์ 9.92 กิโลวัตต์
• โซน 3 - 22 แผง 550 วัตต์ 12.10 กิโลวัตต์
• โซน 4 - 30 แผงละ 550 วัตต์ 16.50 กิโลวัตต์

การกระจายนี้ทำให้สามารถปรับระบบให้เข้ากับรูปทรงเรขาคณิตของหลังคาและรักษาลักษณะสถาปัตยกรรมที่สะอาดของอาคาร

อุปกรณ์อินเวอร์เตอร์

อินเวอร์เตอร์กริดและไฮบริดรวมกันเป็นระบบเดียวใช้เพื่อดำเนินการผลิตพลังงานแสงอาทิตย์และการกระจายพลังงาน

• โซน 3 และ 4 - อินเวอร์เตอร์กริด หัวเว่ย มีความจุ 12 กิโลวัตต์และ 15 กิโลวัตต์
• โซน 1 และ 2 - อินเวอร์เตอร์ไฮบริด เดย์ ด้วยความจุ 50 กิโลวัตต์

การรวมกันของอุปกรณ์นี้ช่วยให้มั่นใจได้ถึงความยืดหยุ่นของระบบและการทำงานที่เสถียรทั้งเมื่อมีเครือข่ายและในโหมดอิสระ

ระบบจัดเก็บพลังงาน

โครงการได้ใช้ระบบจัดเก็บพลังงานที่มีกำลังการผลิตทั้งหมด 80 กิโลวัตต์ชั่วโมง ใช้แบตเตอรี่แรงดันสูง 40 กิโลวัตต์ชั่วโมงสองก้อน แบตเตอรี่ 40 กิโลวัตต์+ 40 กิโลวัตต์ชั่วโมง Deye แบตเตอรี่ BOS-GM5.1 HV

ฟังก์ชั่นวงจรแบตเตอรี่

• การสะสมของพลังงานแสงอาทิตย์ส่วนเกิน
• ลดภาระสูงสุดให้เรียบเนียน
• พลังงานสำรองที่บ้านตามลำดับความสำคัญที่ระบุ

ในระหว่างที่ไม่มีเจ้าของโหลดหลักจะถูกครอบคลุมโดยแบตเตอรี่และสถานการณ์การจัดการพลังงานการบริโภคจากเครือข่ายเมืองถูกควบคุมให้น้อยที่สุด

อินเวอร์เตอร์ไฮบริดให้การผสมพลังงานในโหมดเครือข่ายชดเชยปริมาณการใช้สูงสุดและลดการพึ่งพาแหล่งจ่ายไฟภายนอกของคอมเพล็กซ์

5.EMS และความปลอดภัย

การจัดการพลังงานภูมิอากาศและการปกป้องบ้านอย่างชาญฉลาด

คอมเพล็กซ์ตรีวานันดาได้ใช้ระบบ ระบบการจัดการพลังงาน (EMS)รวมกับบ้านอัจฉริยะและระบบรักษาความปลอดภัยควบคุมสถานการณ์พลังงานสภาพอากาศและการป้องกันโดยอัตโนมัติทั้งเมื่อทำงานกับตารางเมืองและออฟไลน์

ระบบได้รับการออกแบบเพื่อให้บ้านยังคงปลอดภัยสะดวกสบายและได้รับการปกป้องโดยไม่ต้องมีส่วนร่วมของเจ้าของ

การจัดการพลังงานและสภาพภูมิอากาศ

EMS ตรวจสอบการทำงานของโหลดและระบบภูมิอากาศปรับให้เข้ากับสถานะปัจจุบันของระบบไฟฟ้า

ให้ความสนใจเป็นพิเศษกับการควบคุมความชื้นเมื่อถึงค่าที่ระบุระบบจะเปิดเครื่องปรับอากาศโดยอัตโนมัติและรักษาสภาพอากาศที่มั่นคงสิ่งนี้ช่วยให้คุณสามารถรักษาการตกแต่งเฟอร์นิเจอร์สิ่งทอและของตกแต่งภายในอยู่ในสภาพที่ดีแม้ว่าเจ้าของจะไม่อยู่ที่บ้าน

คุณสมบัติการจัดการความสะดวกสบาย

• การควบคุมอุณหภูมิห้องและความชื้น
• การเปิดใช้งานเครื่องปรับอากาศอัตโนมัติที่เกณฑ์ความชื้น
• การรักษาสภาพอากาศที่ปลอดภัยในโหมดอิสระ
• ทำงานโดยไม่ต้องเปลี่ยนระดับความสะดวกสบายตามปกติ

ความปลอดภัยและระบบอัตโนมัติ

โครงการได้ใช้ระบบป้องกันหลายระดับและระบบควบคุมอัตโนมัติที่ตอบสนองต่อความล้มเหลวเร็วกว่าเป็นไปได้ด้วยตนเอง‍

ระบบป้องกันประกอบด้วย

• การป้องกันการลงจอดบนเกาะขึ้นอยู่กับ ชไนเดอร์ อิเล็คทริค PM2200
• ตรรกะควบคุมไมโครคอนโทรลเลอร์ ATS บนบอร์ดวัดหลัก
• การควบคุมแรงดันไฟฟ้าและการป้องกันการสูญเสียเฟส
• การปลดโหลดแบบไม่เป็นลำดับความสำคัญแบบทีละขั้นตอนโดยอัตโนมัติในเวลาน้อยกว่า 1 วินาที

สถานการณ์ฉุกเฉินและการเปลี่ยนแปลงทั้งหมดจะถูกประมวลผลโดยอัตโนมัติโดยไม่ต้องมีการแทรกแซงของผู้ใช้และไม่มีการหยุดชะงักในการทำงานของระบบสำคัญ

สมาร์ทโฮมและลำดับความสำคัญในการโหลด

EMS ทำงานร่วมกับสมาร์ทโฮมและให้ความสำคัญกับพลังงาน

เมื่อพลังงานถูก จำกัด หรือทำงานในโหมดอิสระระบบ:

• รักษาพลังงานให้กับผู้บริโภคที่สำคัญ
• ลดหรือปิดใช้งานโหลดที่ไม่ใช่ลำดับความสำคัญชั่วคราว
• รักษาสภาพอากาศที่มั่นคงในทุกห้อง

สำหรับผู้อยู่อาศัยกระบวนการทั้งหมดเกิดขึ้นอย่างไม่เห็น

การใช้พลังงานส่วนเกิน

พลังงานแสงอาทิตย์ส่วนเกินจะถูกกระจายตามสถานการณ์ที่กำหนดไว้ล่วงหน้า:

• ถูกส่งไปยังแบตเตอรี่
• ใช้ทำให้น้ำร้อน
• ใช้ในการชาร์จยานพาหนะไฟฟ้ารวมถึงรถกอล์ฟ


ดังนั้นพลังงานจึงสะสมไม่เพียง แต่ในแบตเตอรี่เท่านั้น แต่ยังอยู่ในรูปแบบความร้อนและเชิงกลซึ่งจะเพิ่มประสิทธิภาพโดยรวมของระบบและลดการสูญเสียการผลิต

6.เคพีไอ

ตัวชี้วัดที่สำคัญ

• ประหยัด: 550,000 บาท ถึง 750,000 บาทต่อปี
• ประสิทธิภาพการใช้พลังงานแสงอาทิตย์: มากกว่า 95%
• ความน่าเชื่อถือของแหล่งจ่ายไฟ: 99.9%
• ระยะเวลาคืนทุน: 5-7 ปีโดยคำนึงถึงการเพิ่มขึ้นของภาษี


ตัวชี้วัดสำเนียง

• 75% — ลดค่าพลังงานสูงสุด
• ∞ - อายุการใช้งานแบตเตอรี่ภายใต้สถานการณ์ EMS
• 0 กิโลวัตต์ — การบริโภคจากเครือข่ายเมืองในช่วงที่ไม่มีเจ้าของ
• < 1 วินาที — ความเร็วของการปล่อยโหลดอัตโนมัติที่ไม่ใช่ลำดับความสำคัญ

KPI พลังงาน

• ส่วนแบ่งการบริโภคของตัวเอง: 70— 85%
• การใช้พลังงานแสงอาทิตย์โดยไม่มีการสูญเสีย: มากกว่า 95%
• ความครอบคลุมโหลดระหว่างที่ไม่มีเจ้าของ: 100% ตามสถานการณ์
• ทำงานในกรณีที่เครือข่ายล้มเหลว: ไม่จำกัดภายใต้สถานการณ์ EMS ที่ถูกต้อง
• การลดโหลดสูงสุด: 40— 70%


KPI ทางเศรษฐกิจ

• การลดต้นทุนพลังงานประจำปี: 55— 75%
• ประหยัดต่อปี: ประมาณ 550,000 ถึง 750,000 บาท
• ระยะเวลาคืนทุน: 6-9 ปี
• ระยะเวลาคืนทุนโดยคำนึงถึงการเพิ่มขึ้นของภาษี: 5-7 ปี


สำหรับคุณสมบัติของคลาสนี้การคืนทุนไม่ใช่ตัวบ่งชี้เพียงตัวบ่งชี้เดียวความสามารถในการควบคุมเสถียรภาพและความสามารถในการคาดการณ์ของระบบไฟฟ้ามีบทบาทสำคัญ

KPI ความน่าเชื่อถือและความเสถียร

• ความพร้อมใช้งานของพลังงาน: 99.9%
• ความครอบคลุมของระบบที่สำคัญ: 100%
• การปลดโหลดอัตโนมัติที่ไม่ใช่ลำดับความสำคัญ: น้อยกว่า 1 วินาที
• การกู้คืนภัยพิบัติของเครือข่าย: อัตโนมัติเต็มรูปแบบ


KPI ที่สะดวกสบายและการใช้งาน

• อุณหภูมิและความชื้นที่มั่นคงโดยไม่มีจุดสูงสุดที่คมชัด
• การทำงานของระบบภูมิอากาศและสุขาภิบาลในโหมดอิสระ
• ไม่มีข้อ จำกัด ในการใช้เครื่องใช้ในครัวเรือน
• รักษาระดับความสะดวกสบายตามปกติ
• การตรวจสอบอุณหภูมิของอุปกรณ์และความปลอดภัยด้านสิ่งแวดล้อม

KPI ทางสถาปัตยกรรมและการดำเนินงาน

• การมองเห็นภาพน้อยที่สุดของระบบวิศวกรรม
• ไม่มีข้อ จำกัด สำหรับการปรับปรุงใหม่
• ความสามารถในการปรับขนาดโดยไม่ต้องสร้างสถาปัตยกรรมพื้นฐานใหม่

7.ผลลัพธ์โครงการ

Tri Vananda เป็นตัวอย่างของว่าแหล่งผลิตและระบบวิศวกรรมที่แตกต่างกันสามารถเปลี่ยนเป็นโครงสร้างพื้นฐานด้านพลังงานที่ได้รับการจัดการเพียงอย่างเดียว

เราได้สร้างระบบที่กระจายพลังงานระหว่างอาคารด้วยตัวเอง ให้พลังงานสำรอง ควบคุมสภาพภูมิอากาศ และปกป้องบ้านจากความล้มเหลว ซึ่งเจ้าของไม่สังเกตเห็นและโดยไม่กระทบต่อสถาปัตยกรรมและความสะดวกสบาย

โครงการนี้ไม่ได้เกี่ยวกับตัวเลขกำลังสูงสุด

มันเกี่ยวกับการควบคุมเสถียรภาพและความสามารถในการคาดการณ์ได้ของการทำงานที่บ้านในทุกสภาวะ

วิธีการนี้เหมาะกับวัตถุอะไร?

• วิลลาส่วนตัวและที่พักอาศัย
• คอมเพล็กซ์ของอาคารหลายแห่ง
• อสังหาริมทรัพย์พรีเมี่ยมที่มีความต้องการด้านความงามสูง
• สิ่งอำนวยความสะดวกที่ความเป็นอิสระความปลอดภัยและความสะดวกสบายเป็นสิ่งสำคัญ
