Сколько солнечных панелей помещается на крыше виллы

Планируя покупку солнечных панелей, владельцы вилл на юге Таиланда обычно считают крышу целиком: есть 280 квадратов кровли – значит, есть 280 квадратов под модули. Отсюда завышенные ожидания и по мощности, и по будущему счёту за электричество. Под панели всегда уходит заметно меньше, потому что при установке нужно учитывать форму скатов, исключить затенённые участки, технологические отступы от краёв и проходы для обслуживания. Эта статья описывает, как инженеры Siriteja рассчитывают площадь системы.

Размеры панелей

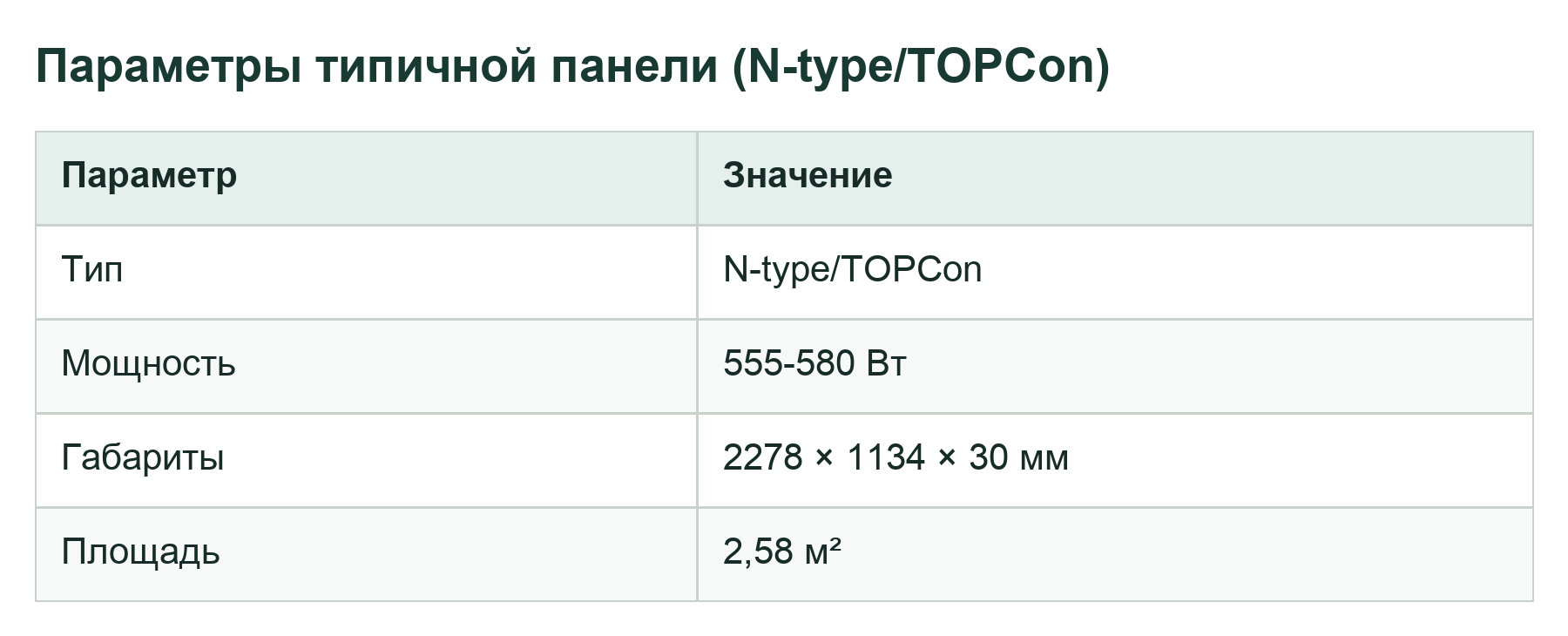

Типичный размер панели для массового рынка – 1x2 м с небольшим. Расчёт для конкретного проекта всегда производится с конкретной моделью. Возьмём для примера спецификацию современного модуля Canadian Solar TOPBiHiKu6:

Из таблицы видно, что один модуль занимает почти 2,6 м² и даёт около 220 Вт с квадратного метра панели. С метра крыши в реальном проекте остаётся вдвое меньше – дальше разберём, куда девается остальное.

За счёт чего теряется полезная площадь

Ориентация скатов

На широте Пхукета солнце в полдень стоит почти в зените, и сторона света значит здесь гораздо меньше, чем в умеренных широтах. Наклон 18-20° уместен для северных регионов страны, на юге достаточно 10-15°: этого хватает, чтобы ливень смывал с панелей пыль. Южный скат остаётся лучшим, но восточный и западный при таком наклоне теряют единицы процентов, а северный – порядка 5-10%. Проверить цифры для своего адреса можно в калькуляторе PVGIS.

Куда более важный фактор – форма крыши. Каждый скат – это отдельный небольшой массив со своими креплениями и своей электрической цепочкой. Мелкие и неудобные плоскости часто выгоднее оставить пустыми.

Тени

Солнечные панели соединяются в последовательные цепочки, и элемент с наименьшим током определяет ток всей цепи. Частичное затенение одного модуля снижает производительность всей цепочки. Тени от деревьев, соседних зданий, антенн или кондиционеров делают участки крыши непригодными для установки, даже если площадь выглядит свободной.

Отступы от края кровли

Модули не устанавливаются вплотную к краю. Необходимо оставить не менее 20 см между панелями и краем кровли для снижения ветровой нагрузки и правильного стока воды. В Таиланде с его сезонными тропическими циклонами инженеры увеличивают этот отступ до 30-50 см. Отступ по всему периметру уменьшает доступную площадь на 10-15%.

Сервисные проходы

Для обслуживания инверторов, оптимизаторов и кабелей необходимы проходы шириной 500-1000 мм. 600 мм обеспечивают безопасный проход одного специалиста с инструментами, 700-800 мм достаточно для промышленного оборудования. Американский кодекс IFC 2021 требует две дорожки шириной 914 мм от нижнего края кровли до конька, а при покрытии больше 33% крыши – ещё и отступ от конька. В Таиланде он не обязателен, но это удобный ориентир.

Вентиляционный зазор

Панели нагреваются при работе, что снижает их КПД. Увеличение воздушного зазора с 2 см до 20 см снижает температуру панелей примерно на 10 °C. Поэтому, как правило, инженеры Siriteja оставляют под рамой вентиляционный зазор 10-20 см. Этот интервал не уменьшает горизонтальную площадь, но влияет на размещение крепёжных систем и выбор высоты конструкции.

Расчёт доступной площади

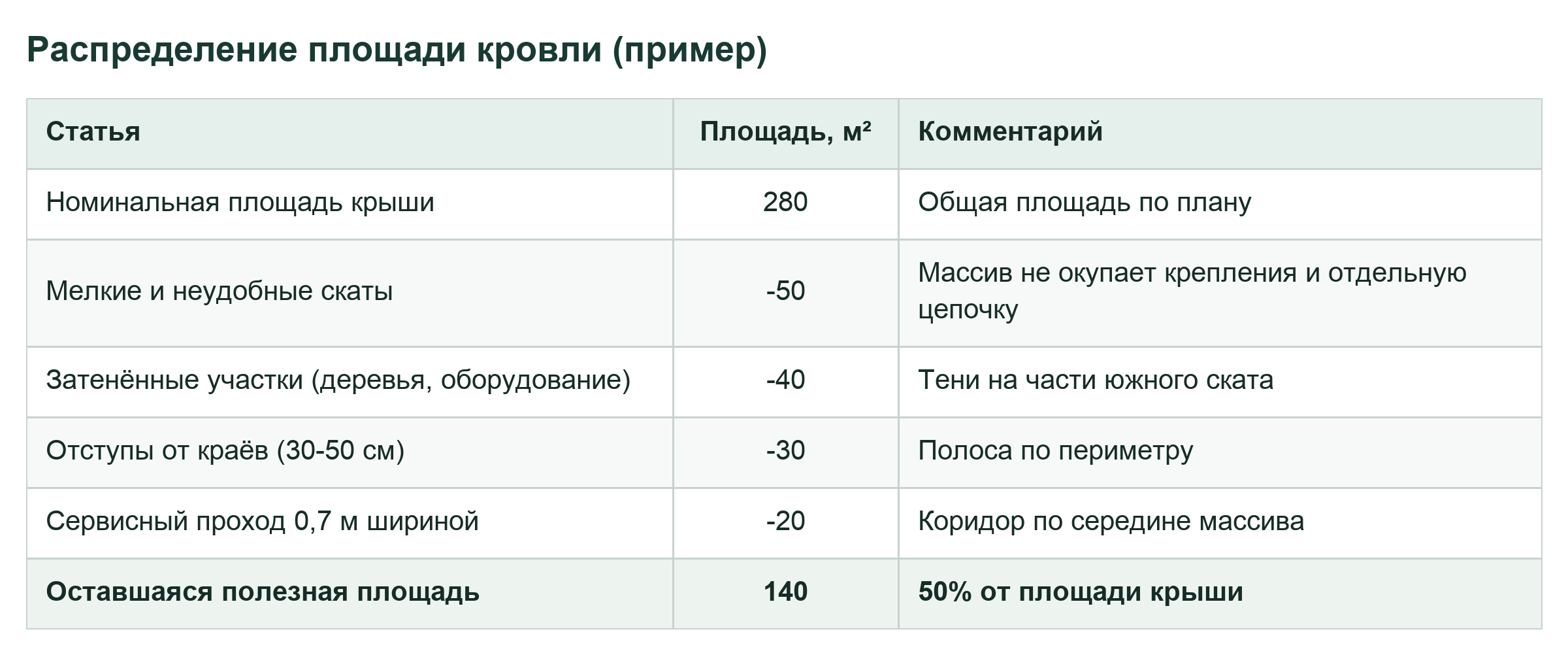

Предположим, площадь четырёхскатной крыши равна 280 м². Инженер анализирует каждое ограничение и определяет полезную площадь. Пример расчёта представлен в таблице.

В реальном проекте доступная площадь может составлять 40-70% от общей площади. Значения зависят от формы крыши, количества препятствий и ширины проходов.

Расчёт количества панелей и мощности

Возьмём доступную площадь из таблицы выше: 140 м². Пусть площадь одной панели – 2,4 м² и мощность – 550 Вт. Теоретическое максимальное количество панелей:

Однако модули нельзя укладывать вплотную – между рядами оставляются небольшие зазоры (2-5 см) для креплений и термического расширения, а форма крыши не позволяет заполнить пространство без потерь. Для учёта этих потерь инженеры используют коэффициент плотности 0,8-0,9. При коэффициенте 0,85:

Если использовать панели мощностью 550 Вт, установленная мощность составит:

Если на той же крыше тени и отступы окажутся меньше и полезными останутся 190 м², результат будет значительно отличаться:

Одним словом, на крыше 280 м² нельзя установить 100-120 панелей: реальное количество примерно 50-70 модулей, что соответствует 27-38 кВт пиковой мощности.

Расчёт всегда индивидуален

Каждая вилла уникальна по форме и расположению. На плоских крышах размещают наружные блоки кондиционеров, антенны и вытяжки, на скатных встречаются сложные внутренние углы и фронтоны. Затенение меняется в течение дня, поэтому инженеры используют специальные программы и спутниковые данные для анализа теней. Электрическая схема тоже влияет на компоновку. Например, если планируется батарейная система или интеллектуальное управление (EMS), нужно место для оборудования и распределительных коробок. Поэтому перед тем как определить количество модулей, инженеры Siriteja выполняют следующие шаги:

1.      Создание 3D‑модели. Используются сканеры и дроны для получения точных размеров крыши и углов.

2.      Анализ теней. Программное обеспечение моделирует путь солнца и выявляет зоны затенения в течение года.

3.      Оптимизация размещения. С учётом уклона скатов, проходов и оборудования определяется конфигурация рядов и расстояния между ними.

4.      Расчёт электрических цепей. Подбирается тип инвертора и количество цепочек, учитывается напряжение, ток и потери.

5.      Проверка нормативов. Соответствие пожарным и строительным требованиям, доступу для обслуживания и безопасности.

Заключение

Инженерный расчёт количества солнечных модулей на крыше виллы сложнее простого деления площади крыши на площадь панели. Учитываются ориентация скатов, затенение, отступы от краёв, сервисные проходы и вентиляционный зазор. В результате в реальных проектах от номинальной площади кровли остаётся 40-70% полезной площади.

Хорошая новость в том, что этого обычно достаточно с запасом. Для виллы на Пхукете с типичным профилем потребления расчёт по нагрузке часто даёт систему заметно меньшей мощности. Поэтому геометрическая вместимость крыши не означает, что экономически оправдано заполнять её полностью.

‍
